SRS – co to jest i co oznacza skrót?
SRS to bierny system bezpieczeństwa, którego zadaniem jest ograniczenie skutków zderzenia dla kierowcy i pasażerów. Obejmuje elementy takie jak poduszki powietrzne i napinacze pasów, uruchamiane automatycznie podczas kolizji. System działa tylko w określonych warunkach wypadku i jest projektowany jako uzupełnienie ochrony, a nie jej jedyne źródło. W praktyce sprawność SRS ma znaczenie dopiero w momencie zdarzenia, wcześniej pozostaje niewidoczny dla użytkownika.
Skrót rozwija się jako Supplementary Restraint System, a w części dokumentacji spotyka się zapis Supplemental Restraint System. Różnica dotyczy nazewnictwa w języku angielskim i nie zmienia znaczenia: chodzi o dodatkowe zabezpieczenia współpracujące z pasami. Określenie „supplementary” podkreśla, że pas bezpieczeństwa pozostaje podstawowym środkiem ochrony, a poduszka ma wspierać jego działanie. Z tego powodu system jest projektowany z założeniem, że pasażer jest prawidłowo zapięty.
Oznaczenie SRS lub Airbag występuje w miejscach montażu elementów układu. Spotyka się je na kierownicy, desce rozdzielczej po stronie pasażera, na boczkach foteli, słupkach i podsufitce przy kurtynach. W niektórych autach oznaczenia znajdują się także w okolicach kolan kierowcy lub przy środkowej części kabiny, jeśli przewidziano dodatkowe poduszki. Widoczne napisy nie świadczą o sprawności systemu, informują jedynie o jego obecności.
Historia i rozwój SRS – od pomysłu do standardu
Systemy SRS zaczęły trafiać do aut osobowych wraz z upowszechnieniem poduszek powietrznych i pirotechnicznych napinaczy pasów. Początkowo stosowano rozwiązania obejmujące głównie kierowcę, później także pasażera z przodu, a następnie ochronę boczną. Z czasem elementy SRS stały się standardem w wielu segmentach, a zakres wyposażenia zaczął zależeć bardziej od wersji i rynku niż od samej dostępności technologii. Równolegle rozwijały się sterowniki zdolne do dokładniejszej oceny zdarzenia.
Rozbudowanie systemu różni się w zależności od rocznika, marki i klasy pojazdu. Starsze konstrukcje mają prostszą architekturę czujników i mniejszą liczbę poduszek, a także mniej funkcji związanych z rozpoznawaniem pasażera. Nowsze auta wykorzystują więcej punktów pomiarowych i bardziej szczegółowe scenariusze aktywacji. W praktyce oznacza to inne zachowanie systemu przy podobnym typie uderzenia oraz większą liczbę elementów, które mogą generować usterkę.
Widocznym trendem jest zwiększanie liczby poduszek oraz integracja systemu z dodatkowymi czujnikami w kabinie. Sterownik analizuje dane z kilku źródeł i dobiera konfigurację uruchomienia zależnie od kierunku oraz dynamiki zdarzenia. Rozwijane są także algorytmy rozróżniające zdarzenia wymagające aktywacji od sytuacji, w których odpalenie poduszek byłoby niepożądane. Efektem jest większa złożoność układu i większe znaczenie prawidłowej diagnostyki.

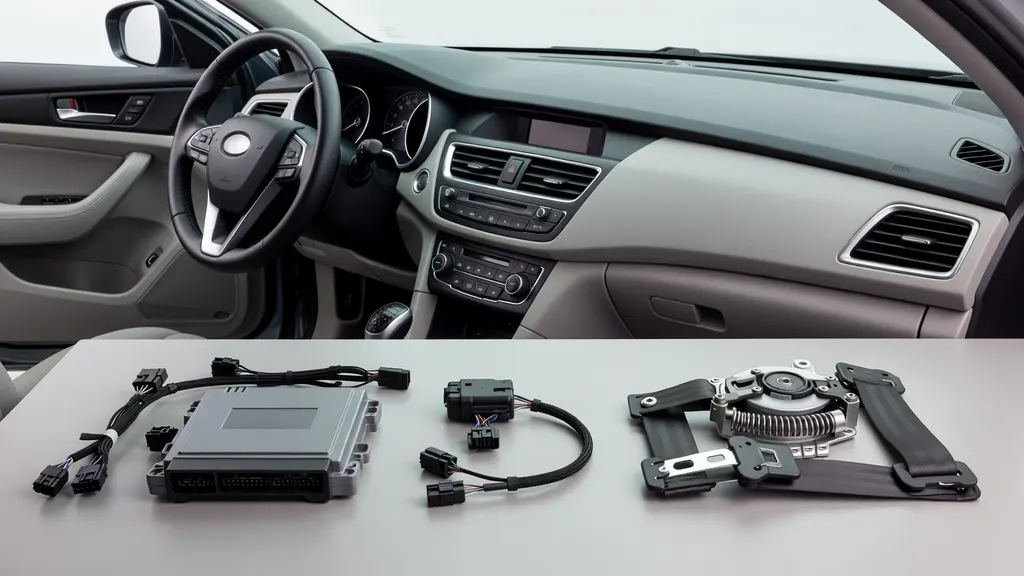

Budowa systemu SRS (airbag) – elementy składowe
Podstawę SRS stanowią poduszki powietrzne, napinacze pasów, sterownik systemu oraz czujniki zderzeniowe. Całość łączy wiązka elektryczna z dedykowanymi złączami i zabezpieczeniami, zaprojektowana pod kątem niezawodności w chwili wypadku. Sterownik jest centralnym elementem decyzyjnym, zbiera sygnały z czujników i steruje elementami wykonawczymi. W zależności od konstrukcji auta część czujników może znajdować się w kabinie, a część w strefach zgniotu.
Elementy wykonawcze obejmują komponenty pirotechniczne uruchamiane elektrycznie. W skład tych rozwiązań wchodzą zapalniki oraz układy generowania gazu dla poduszek, a także ładunki w napinaczach pasów. Są to części jednorazowego działania, przewidziane do zadziałania w konkretnych warunkach wypadku. Ich obsługa i wymiana wymagają procedur serwisowych, ponieważ nieprawidłowe postępowanie może doprowadzić do przypadkowej aktywacji lub uszkodzenia układu.
W nowszych autach spotyka się kurtyny powietrzne, boczne poduszki w fotelach, poduszki kolanowe oraz rozwiązania ograniczające kontakt między pasażerami. System bywa uzupełniany o czujniki zajętości fotela, matę pasażera, rozpoznawanie zapięcia pasa oraz wyłącznik poduszki pasażera, jeśli producent przewidział taką funkcję. Te elementy wpływają na decyzję sterownika, które poduszki uruchomić i czy w ogóle je aktywować. Większa liczba funkcji oznacza też więcej potencjalnych punktów awarii, szczególnie w okolicach foteli i złączy.
Istotną rolę ma zasilanie i zabezpieczenia energetyczne. System opiera się na instalacji pojazdu, ale sterownik często dysponuje rezerwą energii umożliwiającą działanie nawet przy przerwaniu zasilania w trakcie wypadku. Spadki napięcia lub problemy z akumulatorem mogą skutkować zapisaniem błędów i ograniczeniem funkcji. Stabilne warunki elektryczne są ważne także podczas diagnostyki, bo wahania napięcia potrafią generować usterki trudne do powtórzenia.
Jak działa SRS w samochodzie? Zasada działania i rola sterownika
Co się dzieje w ułamku sekundy podczas wypadku
Czujniki przekazują do sterownika sygnały pozwalające rozpoznać gwałtowne przeciążenia i kierunek zdarzenia. Sterownik analizuje ich przebieg i porównuje z zaprogramowanymi progami, aby odróżnić kolizję od zdarzeń niewymagających aktywacji. W ocenie uwzględnia się charakter uderzenia, a także spójność danych z kilku punktów pomiarowych. Decyzja musi zapaść szybko, ponieważ uruchomienie elementów ma sens tylko w ściśle określonej fazie wypadku.
Po rozpoznaniu zdarzenia sterownik dobiera elementy, które mają zostać aktywowane. Może uruchomić napinacze pasów, poduszki czołowe, boczne lub kurtyny, zależnie od konfiguracji pojazdu i rodzaju kolizji. Kolejność i zakres działania są dobierane tak, aby współpracować z pasami bezpieczeństwa i ograniczać ruch ciała w kabinie. W autach wyposażonych w czujniki zajętości fotela sterownik może ograniczyć aktywację po stronie pasażera, jeśli miejsce jest niezajęte lub rozpoznane jako niezgodne z warunkami odpalenia.
Działanie SRS pozostaje powiązane z pasami bezpieczeństwa, ponieważ system zakłada ich użycie. Pasy stabilizują pozycję ciała, a poduszka ma amortyzować kontakt z elementami wnętrza i rozłożyć obciążenia. W pojazdach uwzględniających zapięcie pasów sterownik może stosować inne strategie uruchomienia elementów. Znaczenie ma też pozycja fotela i sposób siedzenia, ponieważ SRS jest projektowany dla określonej geometrii miejsca kierowcy i pasażera.
Dlaczego sprawność SRS jest kluczowa
Niesprawny SRS może nie uruchomić poduszek lub napinaczy mimo kolizji, albo uruchomić je w sposób niezgodny z założeniami systemu. Usterki w obwodach, czujnikach lub sterowniku mogą wyłączyć część funkcji i pozostawić kierowcę jedynie z podstawową ochroną pasów. Równie istotne są błędy dotyczące rozpoznawania pasażera, bo mogą wpływać na aktywację po stronie pasażera. Skutki problemów widać dopiero w momencie wypadku, kiedy nie ma już czasu na reakcję.
Świecąca kontrolka SRS informuje o błędzie, który może mieć bezpośredni wpływ na działanie systemu w razie kolizji. Nie jest to sygnał kosmetyczny, ponieważ dotyczy układu zaprojektowanego do pracy jednorazowej w krytycznych warunkach. Ignorowanie kontrolki utrudnia też ocenę stanu auta po naprawach wnętrza lub po zdarzeniu drogowym. W praktyce oznacza to ryzyko jazdy z systemem, który nie spełnia swojej funkcji ochronnej.
Kontrolka SRS – co oznacza i najczęstsze przyczyny zapalenia
Zapalona kontrolka SRS lub Airbag oznacza wykrycie błędu w układzie i zapisanie go w sterowniku. W wielu konstrukcjach konsekwencją jest ograniczenie działania części funkcji do czasu usunięcia usterki i skasowania błędu. Zakres wyłączeń zależy od producenta i rodzaju usterki, dlatego sam wygląd kontrolki nie wskazuje, które elementy są nieaktywne. Jednoznaczną informację daje dopiero diagnostyka sterownika.
Do najczęstszych przyczyn należą problemy ze złączami pod fotelami, gdzie pracuje instalacja związana z napinaczami, bocznymi poduszkami i czujnikami zajętości. Częste są też przerwy w obwodach lub nieprawidłowa rezystancja połączeń, a także usterki taśmy zwijacza w kierownicy, która odpowiada za połączenie poduszki kierowcy i przycisków. Błędy mogą dotyczyć czujników zderzeniowych, napinacza pasa lub komunikacji sterownika z innymi modułami. Zapisy pojawiają się również po spadkach napięcia, szczególnie gdy akumulator był rozładowany lub odłączany.
Typowe scenariusze to zapalenie kontrolki po demontażu fotela, po pracach przy tapicerce, konsoli lub podsufitce, a także po naprawach blacharskich obejmujących strefy z czujnikami. Po kolizji kontrolka może wskazywać zarówno zadziałanie elementów pirotechnicznych, jak i uszkodzenia wiązek lub czujników. Zdarza się też, że błąd pojawia się po przesuwaniu fotela, gdy wtyczka ma luz lub przewód jest naciągnięty. W autach z czujnikiem zajętości pasażera usterka potrafi objawiać się komunikatami o dezaktywacji poduszki pasażera.
Kontrolka bywa kasowana automatycznie tylko w części konstrukcji i tylko przy błędach, które nie są już wykrywane w kolejnych cyklach pracy. W wielu autach zapis pozostaje w pamięci sterownika do czasu skasowania testerem, nawet jeśli przyczyna była chwilowa. Gdy usterka jest aktywna, kontrolka wraca natychmiast po skasowaniu lub nie daje się skasować. Rozróżnienie zależy od sposobu diagnozowania przez sterownik i od tego, czy problem dotyczy obwodu krytycznego.
Diagnostyka SRS – jak sprawdzić układ bez zgadywania
Ocena wzrokowa i podstawowe objawy
Bez narzędzi można sprawdzić stan wtyczek i przewodów w obszarach, gdzie instalacja jest narażona na ruch lub ingerencję. Dotyczy to głównie przestrzeni pod fotelami oraz miejsc po naprawach wnętrza, gdzie łatwo o przycięcie wiązki albo niedopięcie złącza. Znaczenie mają ślady po zalaniu, korozji styków i luzy mechaniczne, które mogą powodować przerywanie połączeń. W autach po przeróbkach wyposażenia warto zwrócić uwagę na niefabryczne łączenia przewodów i brak właściwych mocowań.
Objawom kontrolki SRS mogą towarzyszyć komunikaty na zestawie wskaźników dotyczące poduszki lub pasażera. W niektórych autach pojawia się brak sygnału rozpoznania pasażera albo nieprawidłowe wskazania związane z zapięciem pasów. Charakterystyczne są błędy pojawiające się po poruszeniu fotelem, co kieruje uwagę na złącza i wiązki w prowadnicach. Takie symptomy nie przesądzają o konkretnym uszkodzeniu, ale pozwalają zawęzić obszar kontroli.
Samodiagnoza i odczyt błędów (warsztatowo)
Podstawą jest odczyt kodów usterek i danych bieżących ze sterownika SRS za pomocą diagnostyki. Kody wskazują obwód lub element, którego parametry są poza zakresem, oraz warunki, w jakich usterka została wykryta. W wielu systemach dostępne są też informacje z momentu wykrycia błędu, co ułatwia powiązanie problemu z konkretną sytuacją. Dopiero po analizie danych ma sens sprawdzanie wiązki, złącz i elementów wykonawczych.
W diagnostyce rozróżnia się błędy sporadyczne i aktywne, co wpływa na dalsze działania. Sporadyczny zapis bywa skutkiem chwilowej przerwy w połączeniu lub spadku napięcia, a aktywny oznacza, że sterownik nadal widzi nieprawidłowość. Informacje o warunkach wystąpienia usterki pomagają ocenić, czy problem wiąże się z ruchem fotela, pracą kierownicy lub wcześniejszym odłączeniem akumulatora. Skasowanie błędu bez usunięcia przyczyny nie potwierdza naprawy, jeśli usterka jest aktywna.
Na przeglądzie i podczas oceny auta przed zakupem istotne jest sprawdzenie, czy kontrolka SRS zachowuje się prawidłowo po włączeniu zapłonu i czy nie gaśnie w sposób nietypowy. Weryfikacja obejmuje też odczyt błędów, ponieważ brak kontrolki nie oznacza braku problemów, jeśli system był ingerowany. W autach po kolizjach kluczowe są informacje o zapisach dotyczących elementów pirotechnicznych i czujników. Ocena diagnostyczna pozwala wykryć ukryte problemy, które nie są widoczne w kabinie.
Kasowanie błędu SRS i naprawa systemu – kiedy i jak to robić bezpiecznie
Podstawową zasadą jest usunięcie przyczyny przed skasowaniem błędu, ponieważ sam zapis jest skutkiem problemu, a nie jego źródłem. Skasowanie bez naprawy często kończy się natychmiastowym powrotem kontrolki albo ponownym zapisem po krótkim czasie jazdy. W przypadku chwilowych spadków napięcia błąd może nie wrócić po ustabilizowaniu zasilania, ale wymaga to potwierdzenia w diagnostyce. Przy przerwach w obwodzie, uszkodzonych złączach lub wadliwym elemencie wykonawczym kasowanie nie rozwiązuje problemu.
To, czy błąd da się skasować od razu, zależy od tego, czy jest aktywny w momencie kasowania. Jeśli sterownik nadal widzi nieprawidłowy opór, brak komunikacji albo przerwę w obwodzie, kontrolka pozostaje zapalona lub wraca po ponownym uruchomieniu. Usterki związane z taśmą zwijacza, napinaczem czy czujnikiem zderzeniowym często wymagają naprawy lub wymiany elementu, a nie tylko poprawienia połączenia. W autach z czujnikiem zajętości pasażera problem może wynikać zarówno z maty, jak i z instalacji oraz kalibracji przewidzianej przez producenta.
Po kolizji naprawa SRS obejmuje ocenę i wymianę elementów, które mogły zadziałać lub zostać uszkodzone. Dotyczy to poduszek powietrznych, napinaczy pasów, samych pasów, czujników zderzeniowych oraz sterownika, zależnie od konstrukcji i charakteru zdarzenia. Niezbędne jest też sprawdzenie wiązek i złączy w strefach, które ucierpiały w uderzeniu lub były rozbierane podczas napraw blacharskich. Przywrócenie działania systemu wymaga zgodności części i procedur z wymaganiami danego modelu.
Prace przy elementach pirotechnicznych powinny być wykonywane w warunkach serwisowych, z zachowaniem procedur producenta. Błędna naprawa może skutkować brakiem zadziałania, nieprawidłową aktywacją albo kolejnymi błędami, które utrudniają ocenę stanu układu. W praktyce problem dotyczy także legalności i wiarygodności auta po poważnej kolizji, jeśli system był maskowany lub naprawiany niezgodnie z technologią. Do warsztatu należy udać się zawsze, gdy kontrolka SRS świeci, auto uczestniczyło w wypadku, historia pojazdu jest niejasna lub pojawiają się przesłanki ingerencji w poduszki i napinacze.
