Rola otwartego dyferencjału w układzie napędowym samochodu
Mechanizm różnicowy to element przeniesienia napędu, który pozwala dwóm kołom na jednej osi obracać się z różnymi prędkościami. Wariant otwarty jest najprostszą i najczęściej spotykaną odmianą: bez dodatkowych sprzęgieł, blokad czy układów sterujących, rozdziela napęd zgodnie z warunkami na kołach.
Podczas skrętu koło zewnętrzne pokonuje dłuższą drogę niż wewnętrzne, więc musi kręcić się szybciej. Otwarty dyferencjał kompensuje tę różnicę automatycznie. Bez niego układ napędowy próbowałby wymusić identyczną prędkość obu kół, co kończy się szarpaniem, piskiem opon i narastającymi naprężeniami w półosiach.
W praktyce wpływa to na płynność jazdy i stabilność w codziennych warunkach. Na parkingu czuć to najbardziej: auto toczy się lekko, bez „przepychania” przodu lub tyłu. Dodatkowo spada ryzyko przegrzewania opon na ciasnych manewrach.
Rola dyferencjału zależy od architektury napędu. W FWD dyferencjał siedzi w skrzyni biegów lub w jej obudowie i pracuje z półosiami przednimi, które jednocześnie skręcają. W RWD jest częścią tylnego mostu i współpracuje z wałem napędowym oraz przekładnią główną. W 4×4 dochodzi jeszcze kwestia rozdziału napędu między osie: mogą występować dyferencjały na obu osiach oraz dodatkowy, centralny albo rozwiązanie zastępcze w skrzyni rozdzielczej.
Konstrukcja i podstawowe elementy otwartego mechanizmu różnicowego

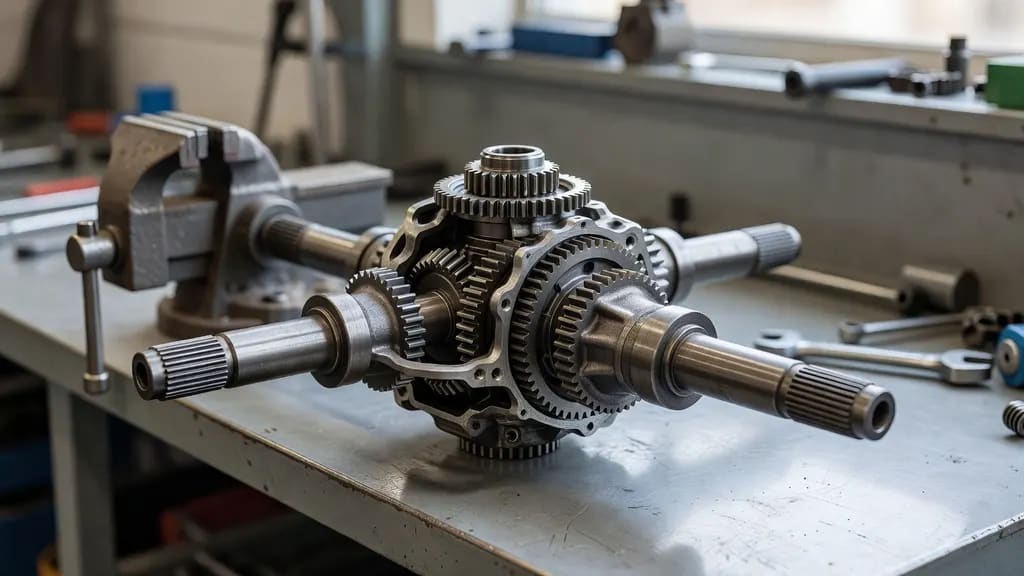

Sercem otwartego dyferencjału jest zestaw kół zębatych: kosz mechanizmu, satelity i koła boczne połączone z półosiami. Kosz przenosi napęd z przekładni głównej i stanowi „nośnik” dla satelitów. Satelity obracają się na osi w koszu i współpracują z kołami bocznymi, dzięki czemu jedno koło może przyspieszać, gdy drugie zwalnia.
W typowym układzie osi napędowej dyferencjał pracuje razem z przekładnią główną. Wałek atakujący napędza koło talerzowe, a koło talerzowe jest przymocowane do kosza mechanizmu różnicowego. To jeden zespół: ustawienie luzów i geometria zazębienia przekładni głównej mają bezpośredni wpływ na hałas i trwałość całego mostu.
Znaczenie mają też elementy mniej widowiskowe: obudowa, łożyskowanie i uszczelnienia. Dyferencjał pracuje w kąpieli olejowej, a olej przekładniowy odpowiada za smarowanie, odprowadzanie ciepła i ograniczenie zużycia zębów oraz łożysk. Gdy pojawia się wyciek, w krótkim czasie kończy się to głośną pracą, a potem uszkodzeniem. Tak to wygląda w warsztatach: most, który „tylko lekko się pocił”, po dłuższej jeździe potrafi przyjechać już z wyciem.
Najczęściej spotyka się dyferencjały stożkowe, z kołami stożkowymi w środku. W zależności od konstrukcji auta i miejsca montażu spotyka się też odmiany o innym układzie kół, ale zasada pozostaje ta sama: brak mechanizmu ograniczającego poślizg.
Zasada działania otwartego dyferencjału w praktyce jazdy
Podczas jazdy na wprost oba koła mogą kręcić się z tą samą prędkością, a satelity w koszu praktycznie nie wykonują pracy różnicującej. W zakręcie sytuacja się zmienia: koło zewnętrzne zwiększa prędkość obrotową, wewnętrzne ją zmniejsza, a satelity zaczynają obracać się względem kół bocznych, umożliwiając różnicę.
Kluczowy jest rozdział momentu napędowego. Otwarty dyferencjał nie „wybiera” koła z lepszą przyczepnością. Moment, który może trafić na oś, jest ograniczony przez koło mające mniejszy opór toczenia lub niższą przyczepność. W efekcie, gdy jedno koło łatwo się ślizga, całe przeniesienie napędu na tej osi zostaje zdławione do poziomu, który ślizgające się koło jest w stanie „przyjąć” bez wzrostu oporu.
Określenie „swobodny” bierze się z tego, że mechanizm nie stawia dodatkowego oporu różnicowaniu prędkości kół. Nazwa „otwarty” odnosi się do braku elementu, który zamykałby dyferencjał w sensie blokowania różnicy prędkości albo wymuszania określonej dystrybucji momentu.
Zachowanie przy utracie przyczepności jednego koła
Gdy jedno koło traci przyczepność na lodzie, w błocie albo wisi w powietrzu, otwarty dyferencjał kieruje napęd w stronę mniejszego oporu. To prosta konsekwencja geometrii przekładni: koło, które najłatwiej się obraca, zaczyna przyspieszać, a drugie dostaje moment ograniczony do tego samego poziomu. Efekt jest mało widowiskowy. Auto stoi i kręci jednym kołem.
W ruszaniu i podjazdach na śliskim taka charakterystyka daje się we znaki. Widać to często na zaśnieżonych podjazdach pod blokiem: jedno koło buksuje, drugie niemal stoi, choć oba są napędzane. Z koleinami jest podobnie, gdy jedno koło trafi na luźne podłoże, a drugie na twardsze.
To właśnie źródło zjawiska znanego z mocniejszych aut, gdy podczas przyspieszania na wyjściu z zakrętu jedno koło potrafi zerwać przyczepność i mielić, a drugie nie dostaje wystarczającego momentu. W języku ulicy funkcjonuje to jako „one wheel peel”. Dzieje się to także w autach seryjnych, tylko mniej spektakularnie.
Zalety otwartego dyferencjału w samochodach seryjnych
Najmocniejszy argument to prostota. Otwarty dyferencjał ma niewiele elementów, nie wymaga sterowania i w produkcji kosztuje mniej niż konstrukcje z ograniczeniem poślizgu lub blokadą. Prosty mechanizm łatwiej też zintegrować w kompaktowej obudowie skrzyni biegów w autach z napędem na przód.
W normalnej eksploatacji jest przewidywalny i trwały. Jeśli olej jest na miejscu, a luzy w przekładni głównej są prawidłowe, taki dyferencjał potrafi przejechać setki tysięcy kilometrów bez ingerencji. W serwisach częściej wymienia się uszczelniacze lub łożyska niż same koła mechanizmu różnicowego.
Na przyczepnym asfalcie daje komfort i neutralne zachowanie auta w zakrętach. Nie ma dodatkowych sił, które próbują prostować tor jazdy albo „dociągać” samochód. To czuć szczególnie w miejskich manewrach i na mokrym, gdy auto z agresywną blokadą potrafi zachowywać się nerwowo.
Plusem jest też mniejsze obciążenie układu napędowego niż przy stałej blokadzie. Gdy koła mogą różnicować prędkość, spada ryzyko skręcania półosi, przeciążania przegubów i przyspieszonego ścierania opon na ciasnych łukach.
Ograniczenia i wady otwartego dyferencjału
Największa wada jest stała: gdy jedno koło ma bardzo niską przyczepność, zdolność przeniesienia napędu spada do poziomu wyznaczonego przez to koło. Wystarczy lód pod jednym kołem lub podbite auto na krawężniku i napęd na osi przestaje mieć sens, mimo że mechanicznie wszystko jest sprawne.
W autach o większym momencie albo przy dynamicznej jeździe efekt uboczny pojawia się częściej. Łatwiej zerwać przyczepność jednego koła, szczególnie w FWD, gdzie dochodzi jeszcze odciążanie koła wewnętrznego w zakręcie. Kierowcy znają ten obraz: gaz w podłodze, a na wyjściu z łuku jedno koło mieli, drugie nie ciągnie, auto nie przyspiesza tak, jak wynikałoby z mocy.
Na śniegu i lodzie ograniczenia są oczywiste, ale w terenie widać je jeszcze wyraźniej. Skrzyżowanie osi, dziura, próg i jedno koło traci kontakt z podłożem. Z otwartym dyferencjałem wystarczy chwila, by stanąć. Koniec.
To, jak dotkliwa jest ta wada, zależy od masy auta, opon i geometrii zawieszenia. Szersza opona i sztywniejsze zawieszenie potrafią szybciej doprowadzić do odciążenia koła. W lekkim samochodzie z miękkim zawieszeniem różnica bywa mniej irytująca, choć zasada działania się nie zmienia.
Otwarty dyferencjał na tle alternatyw: LSD, blokady i rozwiązania elektroniczne
LSD, czyli dyferencjał o ograniczonym poślizgu, powstał jako odpowiedź na problem buksującego jednego koła. Zamiast pozwalać na pełną swobodę, wprowadza element oporu lub sprzęgania, dzięki czemu część momentu może trafić na koło o lepszej przyczepności. W praktyce przekłada się to na pewniejsze ruszanie i skuteczniejsze przyspieszanie na wyjściu z zakrętów.
Samoblokujące konstrukcje, takie jak Torsen, działają mechanicznie i reagują na różnice oporu. Ich charakterystyka potrafi być bardzo skuteczna na asfalcie, ale w skrajnych sytuacjach, gdy jedno koło ma znikomy opór, też mają ograniczenia bez dodatkowego „dociążenia” oporem po stronie ślizgającej. Z drugiej strony kierowcy często chwalą naturalne wyczucie napędu bez nagłego zapięcia blokady.
Pełna blokada dyferencjału to inne zastosowanie: teren, ciężkie warunki i potrzeba wymuszenia identycznej prędkości obu kół na osi. Na przyczepnym podłożu konsekwencje są jasne: cięższy skręt, większe naprężenia w układzie i ryzyko podskakiwania kół w ciasnych łukach. Da się z tym żyć w terenie, na suchym asfalcie jest to po prostu męczące.
W wielu autach rolę „protezy” pełnią rozwiązania elektroniczne, które przyhamowują buksujące koło. Działają przez układ hamulcowy i sterowanie stabilizacją, czasem pod osobnymi nazwami producentów. Z punktu widzenia kierowcy efekt bywa przyzwoity: auto rusza tam, gdzie czysty open diff kręciłby jednym kołem. W praktyce widać jednak, że hamulce dostają dodatkową pracę, a reakcja układu nie zawsze jest natychmiastowa.
Na osobnym biegunie jest modyfikacja typu „spawany dyfer”. Technicznie to rezygnacja z różnicowania prędkości kół. Skutki uboczne są typowe: szarpanie w zakrętach, szybkie zużycie opon, większe obciążenia półosi i przegubów. Na mokrym potrafi być nerwowo. Na co dzień to rozwiązanie konfliktowe z normalną eksploatacją.
Zastosowania, typowe usterki i podstawy eksploatacji zespołu dyferencjału
Otwarty dyferencjał dominuje w autach miejskich, rodzinnych i flotowych, bo spełnia podstawową funkcję bez kosztów i komplikacji. W wielu samochodach 4×4 też jest obecny, często na jednej z osi, podczas gdy resztę pracy przejmują sprzęgła wielopłytkowe, centralne mechanizmy lub elektronika. W praktyce producenci składają układ tak, by dobrze jeździł po asfalcie i nie generował hałasu ani drgań.
Liczba dyferencjałów zależy od układu napędowego. W FWD jest jeden, w RWD także jeden, tylko w innym miejscu. W klasycznym 4×4 mogą być trzy: przedni, tylny i centralny. W rozwiązaniach z dołączaną osią bywa prościej, ale zasada rozdziału prędkości na osi pozostaje tematem, którego nie da się obejść.
Najczęstsze objawy zużycia i awarii
Najbardziej typowy sygnał to hałas: wycie rosnące z prędkością, szum albo dźwięk „mielenia” pod obciążeniem. Do tego dochodzą stuki przy gwałtownym dodaniu i odjęciu gazu, co często wskazuje na luzy w przekładni głównej lub w samym mechanizmie różnicowym. Wibracje też się zdarzają, szczególnie gdy zużycie łożysk zmienia ustawienie zazębienia.
Wyciek oleju z mostu lub obudowy przekładni to osobny temat, ale konsekwencje są bezpośrednie. Po spadku poziomu oleju temperatura rośnie, a zęby i łożyska zaczynają pracować na granicy smarowania. Z warsztatowej praktyki: gdy most zaczyna „śpiewać”, rzadko kończy się na dolewce. Najczęściej w środku widać już przebarwienia i wżery.
Dalsza jazda z uszkodzeniem podnosi koszty, bo zaczynają cierpieć elementy współpracujące: łożyska, koło talerzowe i wałek atakujący. W skrajnych przypadkach dochodzi do zatarcia albo zniszczenia zębów, a wtedy problemem staje się już nie komfort, tylko ryzyko unieruchomienia auta.
Serwis i czynniki wpływające na trwałość
Olej przekładniowy jest kluczowy, podobnie jak jego lepkość i klasa przewidziana dla danej przekładni. Interwały wymiany zależą od konstrukcji i warunków pracy, a największe obciążenia generują holowanie, częsta jazda z dużą prędkością, teren oraz długie odcinki w wysokiej temperaturze. W autach, które regularnie ciągną przyczepę, dyferencjał bywa wyraźnie bardziej „zmęczony” po tym samym przebiegu.
Szczelność obudowy i odpowietrzenie mają realne znaczenie, bo wzrost ciśnienia i temperatura potrafią wypchnąć olej przez uszczelnienia. Potem wszystko dzieje się szybko: mokra obudowa, spadek poziomu, hałas.
Naprawa lub regeneracja wchodzi w grę, gdy problem dotyczy łożysk, uszczelnień albo ustawienia przekładni głównej i da się to zrobić bez wymiany całego zespołu. Opłacalność często rozstrzyga stan kół talerzowego i atakującego oraz dostępność części. Jeśli zęby są uszkodzone, rachunek rośnie, a czasem kończy się na wymianie kompletnego mostu lub przekładni
